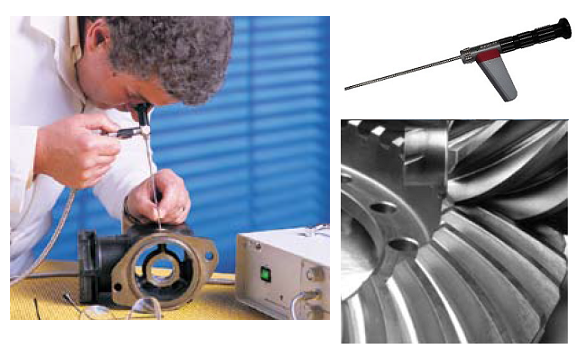

目視檢測是鑄造行業檢查鑄件產品質量的重要方法，除了直接目視外，還可以借助工業內窺鏡。工業內窺鏡在鑄件目視檢測中的應用，可以更為全面地檢查鑄件內腔表面缺陷，有助于客觀、真實地反應鑄件產品的質量。

應用背景：鑄造是金屬零件毛坯生產的重要過程，其優勢在于可以制造出具有復雜內腔機構的毛坯（例如：汽缸體等），這是其他制造技術難以做到的。但是復雜的內腔以及孔洞等結構，也給鑄件質量檢測帶來了困難，而鑄件缺陷的存留將對后續加工產生負面影響。在這種情況下，擅長觀察內表面缺陷的無損檢測工具——工業內窺鏡，提供了高效的解決方案。

檢測內容：通過內窺探查可發現鑄件內表面多種質量缺陷，包括：粘在鑄件表面上的粘(夾)砂，由于金屬未充滿型腔造成的缺肉(欠鑄)，鑄件位置失配或型芯偏移導致的錯箱，凝固收縮力過大造成的形狀不規則縮孔，以及冷隔、疏松、夾渣、裂紋、凹凸不平等眾多缺陷，在內窺鏡清晰而色彩逼真的檢測圖像的輔助下，讓檢測者一目了然。

檢測時機：鑄件的目視檢測，一般都是在鑄件清砂或出坯切掉冒口后立即進行，以盡快檢查出主要缺陷，通常這也是對其內腔等復雜結構進行內窺檢測的主要時機。此外，工業內窺鏡不僅可用于鑄件的生產制造階段，也可用于使用過程中的在役檢查。

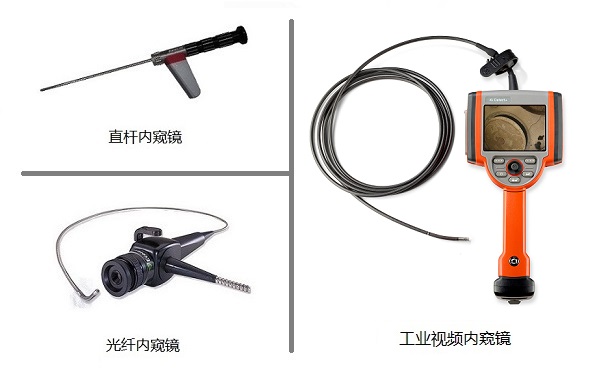

選用設備：小口徑工業內窺鏡。其中應用較多的是光學直桿內窺鏡，能夠輕松觀察到鑄件內部深孔、盲孔、交錯孔的情況，圖像保真度高；對于不能通過筆直通道到達的鑄件內腔檢測區域，可以選擇工業視頻內窺鏡或光纖內窺鏡，前者的探頭直徑通常在2mm~8mm，后者的探頭直徑則可以小至0.4mm，具體可根據鑄件檢測區域的可達性情況進行選擇。

檢測方法：鑄件往往不是全封閉結構，因此選擇從鑄件外部可抵達被檢測位置的通道、并將探頭或插入管送入即可。可實時觀察查找內腔或孔縫的內壁有無鑄造質量缺陷，對缺陷部位或鑄件內部關鍵部位進行拍照、錄像，還可以利用內窺鏡的測量功能對缺陷或必要的孔洞尺寸進行測量。

應用效果：工業內窺鏡在鑄造行業的應用，可以不破壞鑄件、直觀而準確地發現鑄件內壁的主要缺陷，有助于客觀、真實、全面地評價鑄件產品的質量，以便檢測人員采取必要的措施：對貫穿線形類嚴重缺陷的鑄件可以做報廢處理，對于不嚴重缺陷可以通過熱焊和冷鑲等處理手段進行修補，降低廢品率；此外，還可以通過對缺陷的分析、采用拋光型腔等改進手段提升后續鑄件質量。這些對于大批量生產鑄件的企業都有很大的經濟意義。
